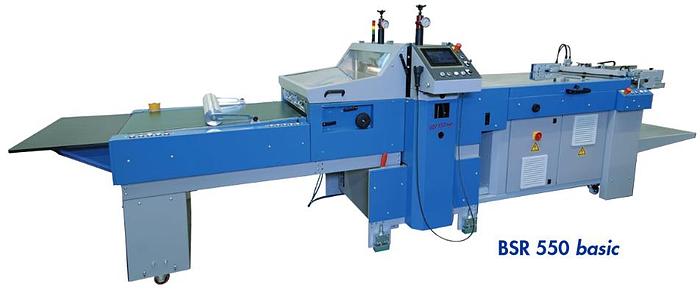

BOGRAMA BSR 550 basic
BOGRAMA BSR 550 basic
Kontaktujte nás pro cenu
Čestlice, Česko
neboZavolejte +420 222 512 626
Popis
Kompaktní stroj s atraktivní cenou BSR 550 basic je strukturován jako offline řešení. Je navržen zejména pro zákazníky, kteří potřebují ekonomicky a efektivně vyrábět malé a střední série, a také pro zákazníky, pro které možnosti flexibilního připojení a technické vlastnosti stroje BSR 550 Servo nejsou prioritou.
Jednotlivé produkty se přivádějí do prostoru vysekávání z plochého stohového nakladače a vysekávají se pružnou rotační výsekovou raznicí. Vyrovnávání archu na straně se provádí registrovým stolem s kuličkovou lištou.
Přesnost polohy ve směru výroby je zajišťována systémem polohovacích válců, kterým archy procházejí výsekovým válcem s vysokou přesností bez zastavení.
Pro výměnu ohebných výsekových raznic se celá vylamovací a výstupní jednotka odpojuje od prostoru vysekávání, a proto je zaručena optimální přístupnost.
Po vyseknutí se oddělují vnitřní výseky a vyseknuté mřížky se odklánějí.
Stroj BSR 550 basic je standardně vybaven jednotkou s 5 vzduchovými tryskami. Každou vzduchovou trysku lze namontovat a seřídit bez použití nářadí. Pro odklánění vyseknutých mřížek, uchopování a vykládání se používají vylamovací mechanismy s kladkami. Tyto mechanismy lze také montovat a seřizovat bez použití nářadí.
Po procesu vyseknutí a oddělení odpadu přichází každý produkt na pás (délka 1 m). Tento pás je motoricky výškově nastavitelný a je vybaven vykládacím stolem. Tento stůl lze v případě potřeby snadno odstranit.
Stroj BSR 550 basic má rozsah formátu mezi 550 x 750 mm a 210 x 210 mm. Lze zpracovávat archy v rozsahu 0,5 mm a 80 g/m2. Stroj BSR 550 basic má kapacitu do 8000 cyklů/h.
Specifikace
Výrobce | BOGRAMA |
Modelka | BSR 550 basic |
Stav | Nový |
Type | New |
Kapacita max. | 8000 cyklů/h, 110 m/min (v závislosti na formátu a kvalitě) |
Plochý stohový nakladač f550 | se sacím pásem |
Nakládání | podtlakový pás a kuličková lišta, délka 1500 mm |
Polohování archu | 2 páry polohovacích válců a boční vyrovnávání (levá strana) |
Vyhazování produktu | pro archy mimo toleranci registru |
Horní/spodní nástroj | magnetický válec pro ohebné výsekové raznice |
Průměr válce raznice | 813 mm / 32" |
Světlost | 1,2 mm, s protideskou 1,0 mm |
Výška výstupu | 940 mm |
Pracovní šířka max. | 550 mm |
Rozměry archu | min. 297 x 210 mm, max. 550 x 750 mm |
Rozměry vysekávání | min. 55 x 65 mm, max. 530 x 730 mm |
Tloušťka produktu | min. cca 80 g/m², max. cca 0,5 mm |
Vyhazování odpadu (vnitřní výseky) | jednotka s 5 vzduchovými tryskami pro odfukování vnitřních výseků |
Transport produktu | dělený pás, nastavitelný 5 - 50 mm |
Vyhazování odpadu (vyseknuté mřížky) | 6 vylamovacích mechanismů s kladkami |
Pás možnost snížení na | 60 mm k nakládání |
Délka pásu | 1050 mm |
Shromažďovací deska | 380 mm |
Mobilita | pevná instalace |
Prostorové požadavky | cca 5644 mm x 1235 mm (d x š) |
Hmotnost cca | 2400 kg |
Stlačený vzduch | 6 bar, zajišťovaný zákazníkem, ISO 8573-1 |
Displej | dotyková obrazovka |
Pohon | servomotor |
Napájení | 3 x 400 VAC / N / PE 50/60 Hz / 16 A (standard) |
Pojistka max. | 16 A |
Ovládací napětí | 24 / 48 VDC |
Elektrický příkon | 5 kW |
