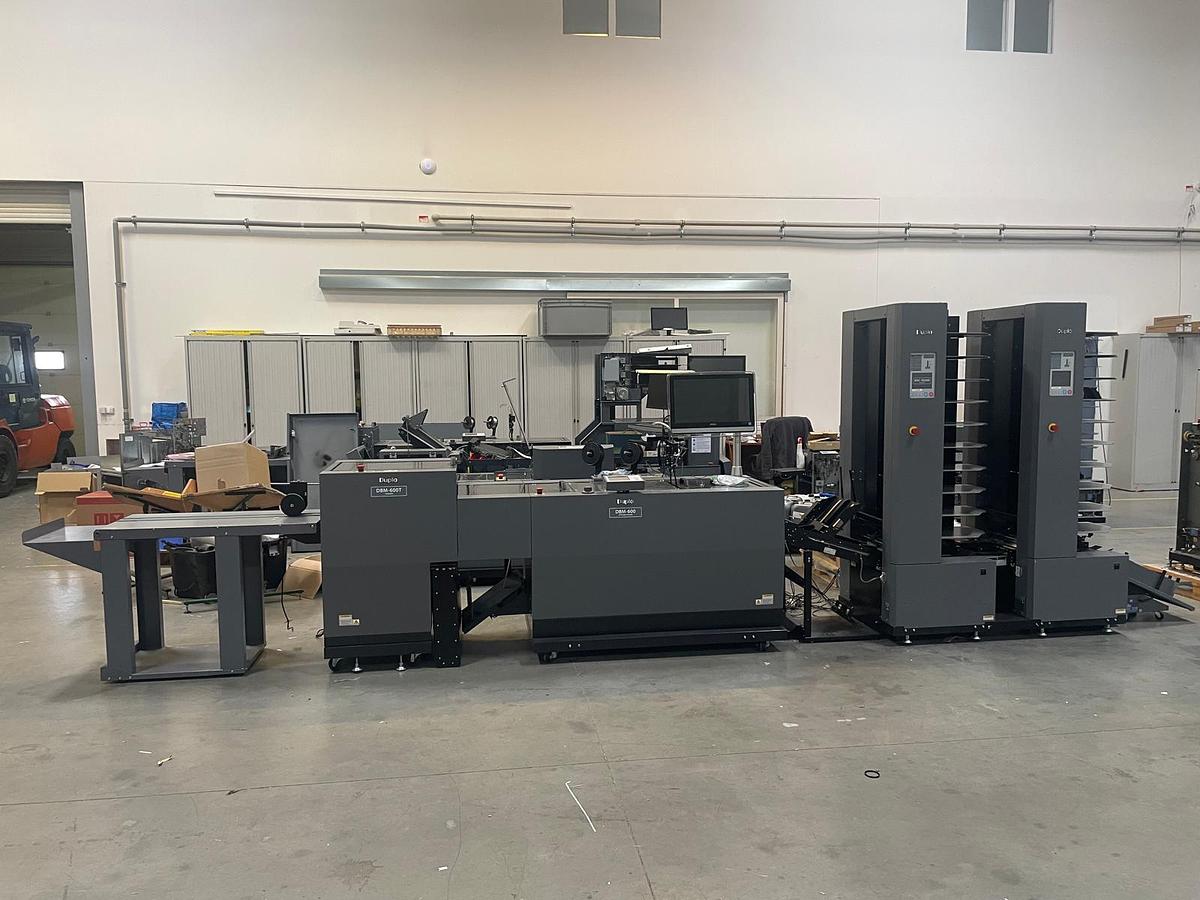

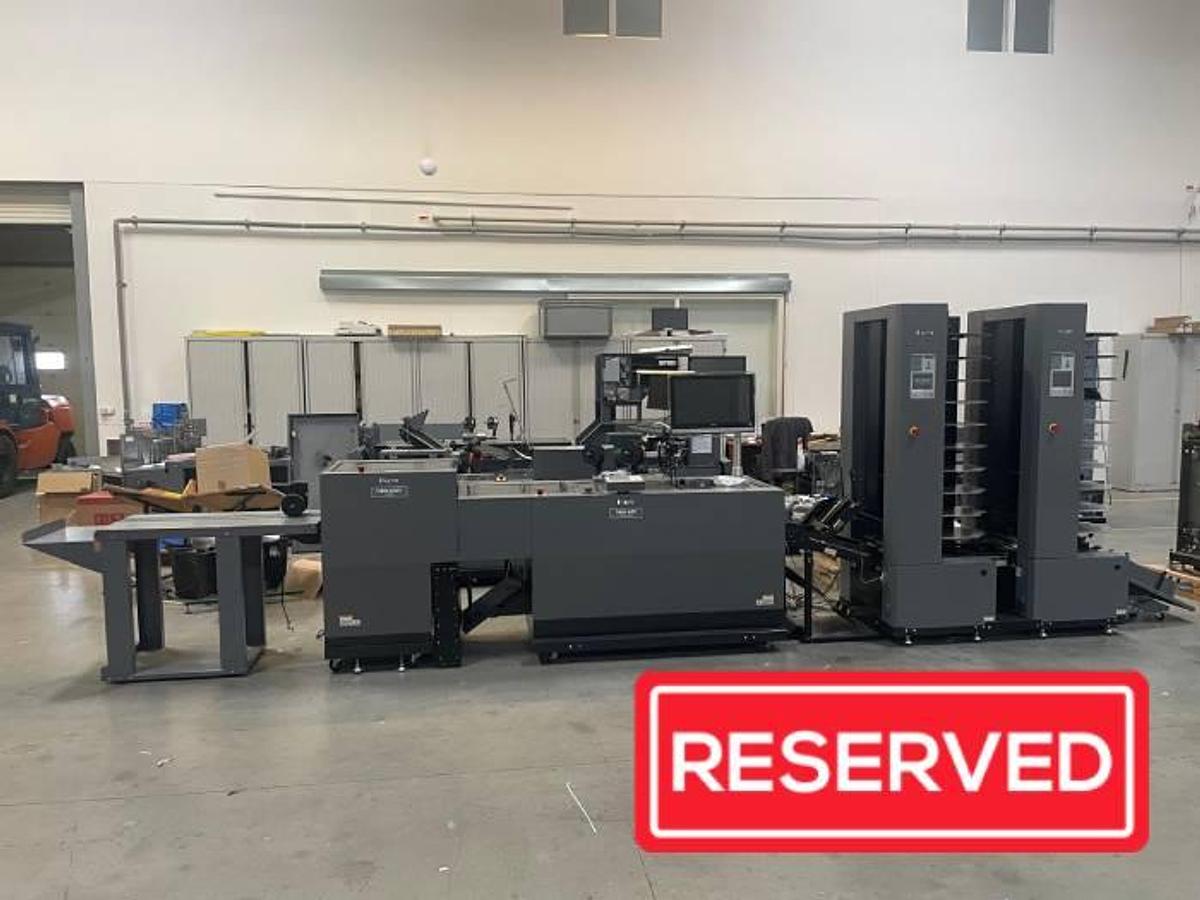

Duplo 600i - automatická linka na vazbu V1

Rok výroby: 2017 (listopad)

Stav: perfektní

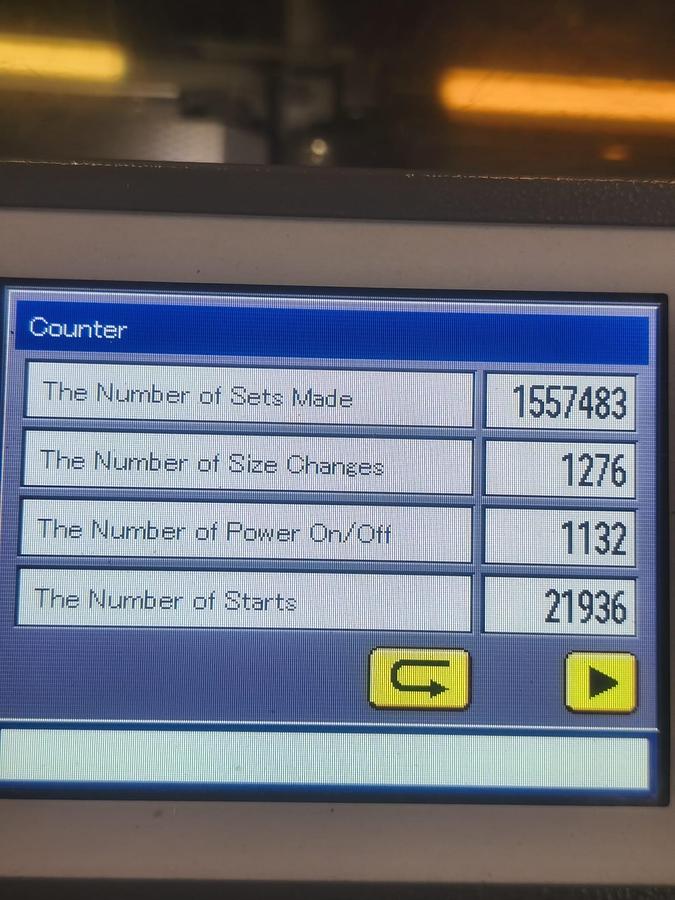

Stav počítadla: pouze 1,5 M

• inspekce stroje možná
• k dispozici - ihned

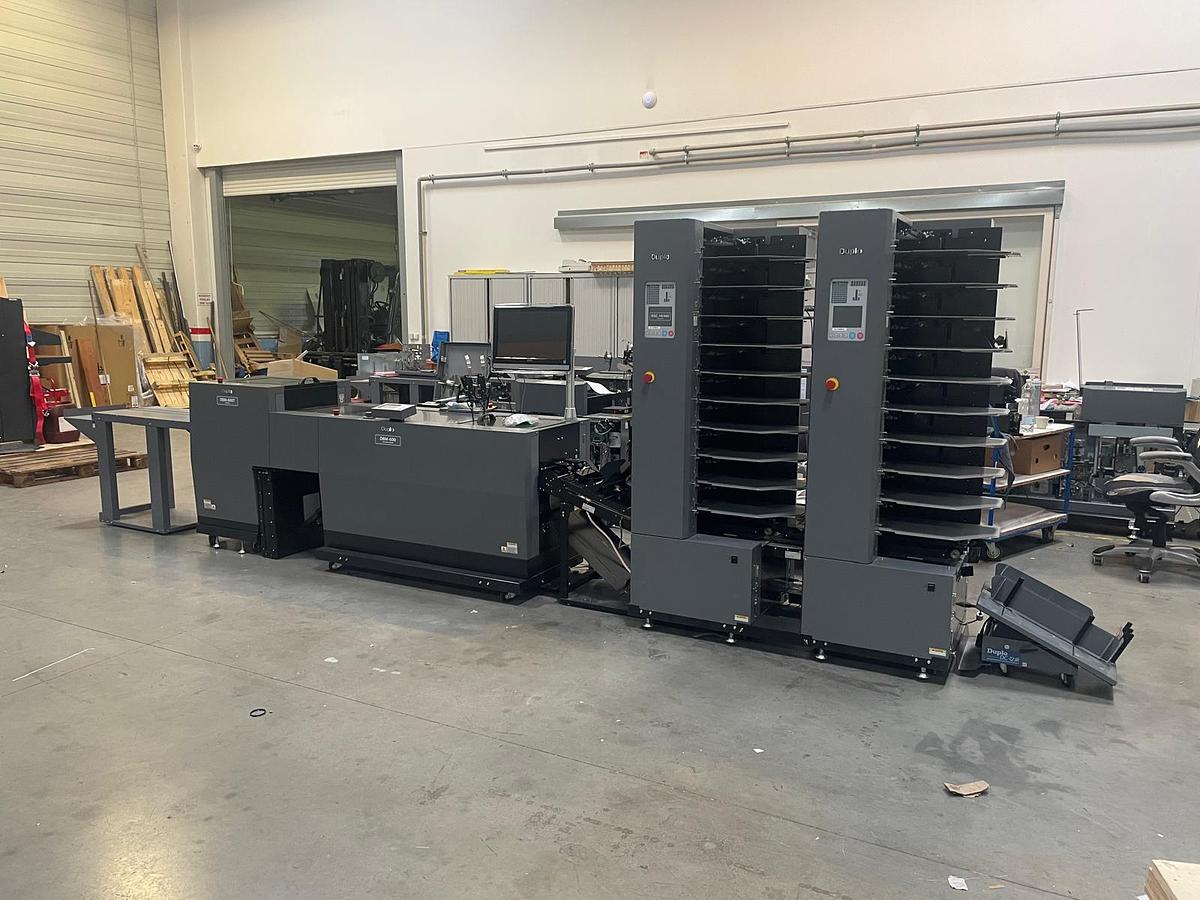

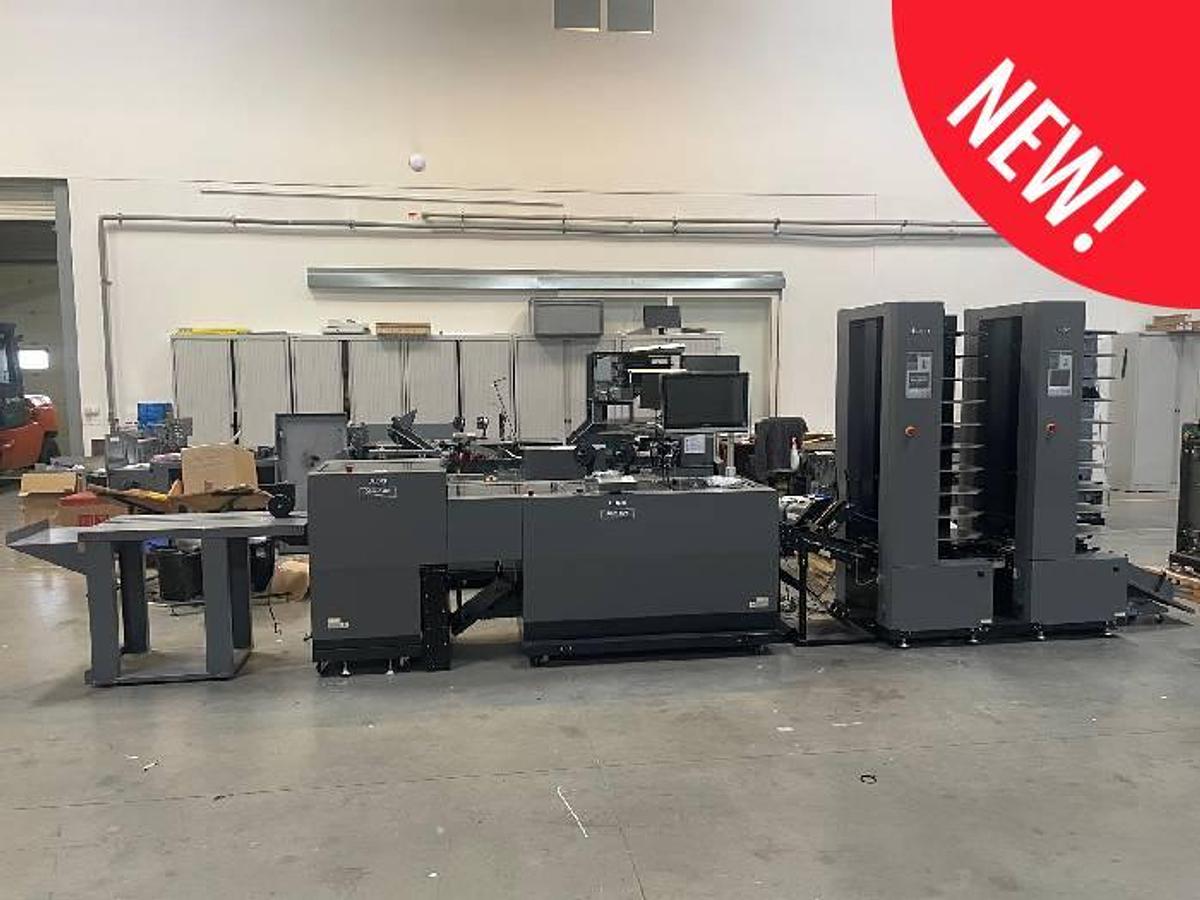

Konfigurace:

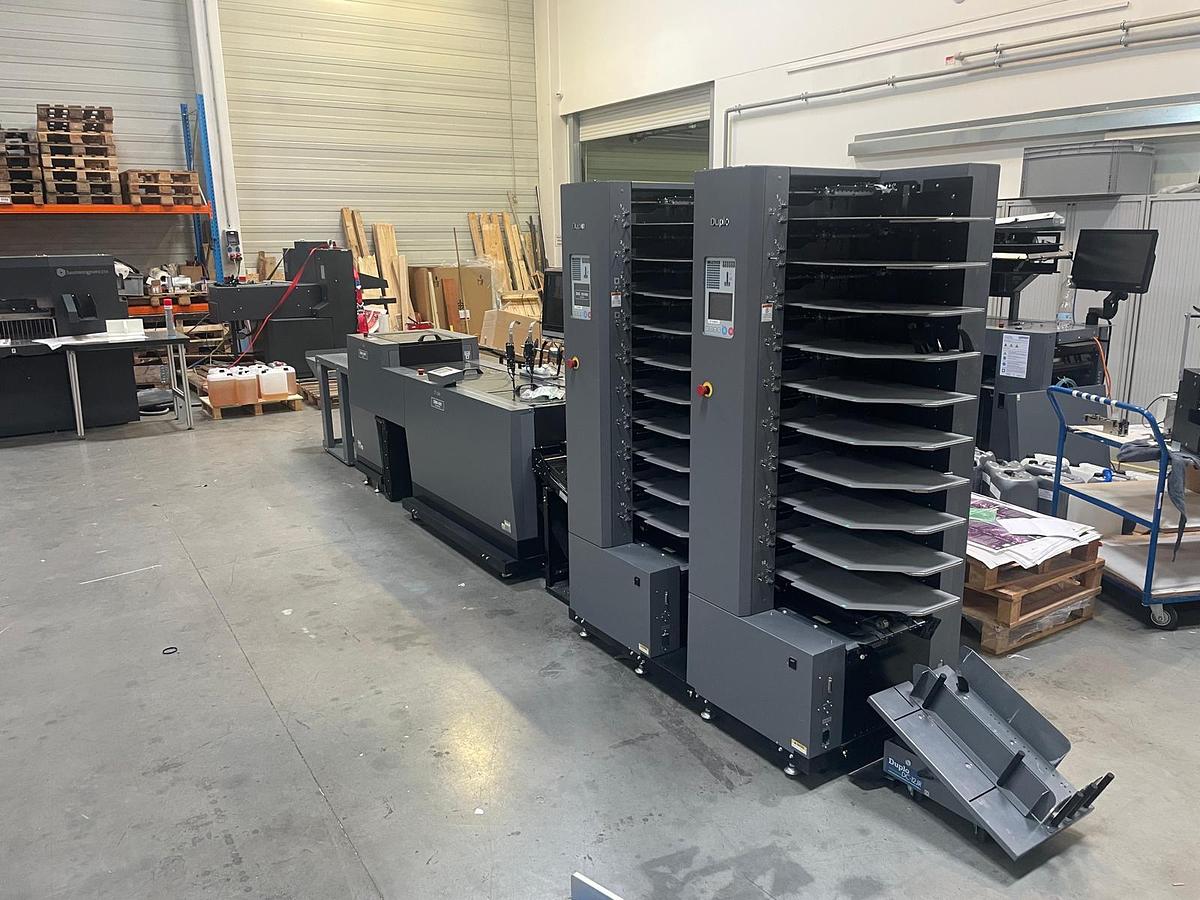

• 2 x Věž DSC 10/60

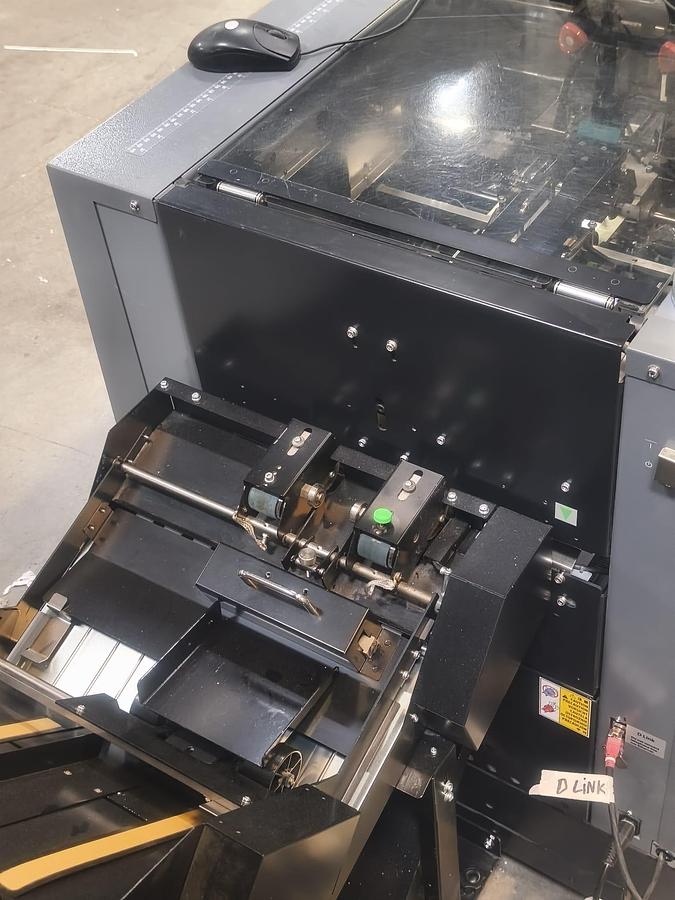

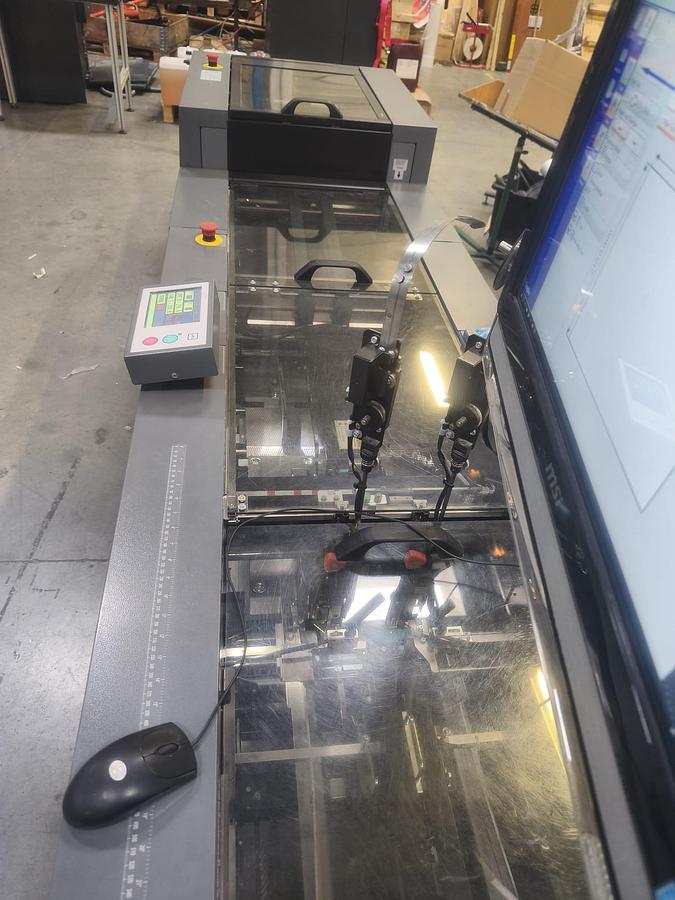

• 1 x šicí a skládací jednotka DBM 600

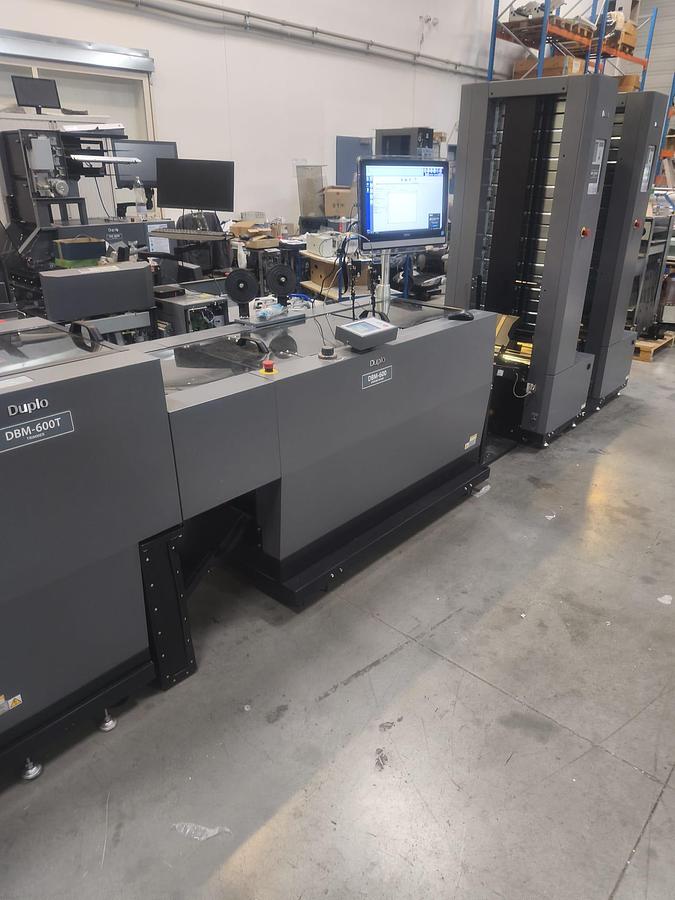

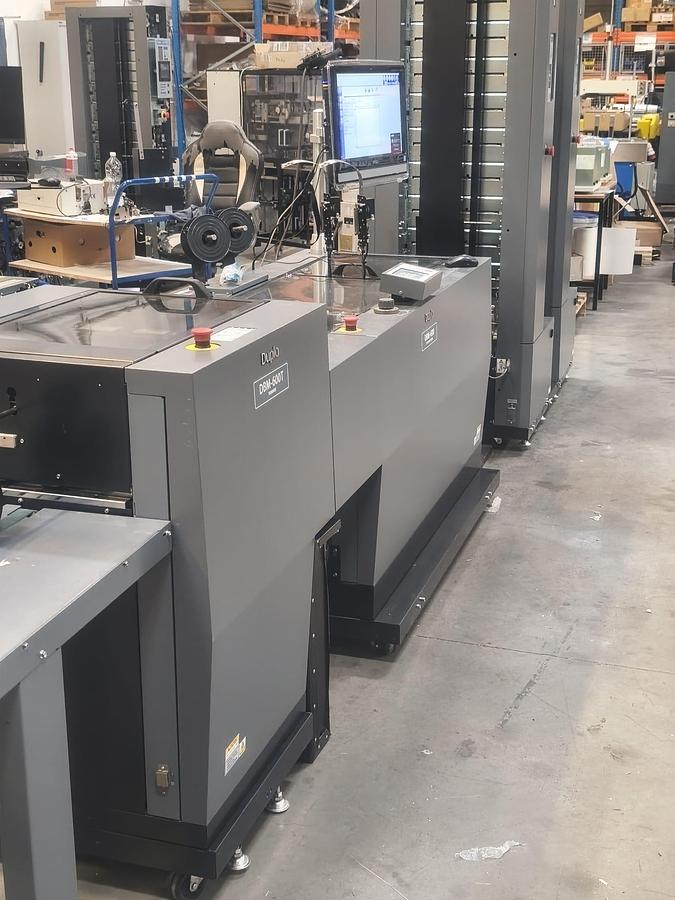

• 1 x čelní ořez DBM 600T

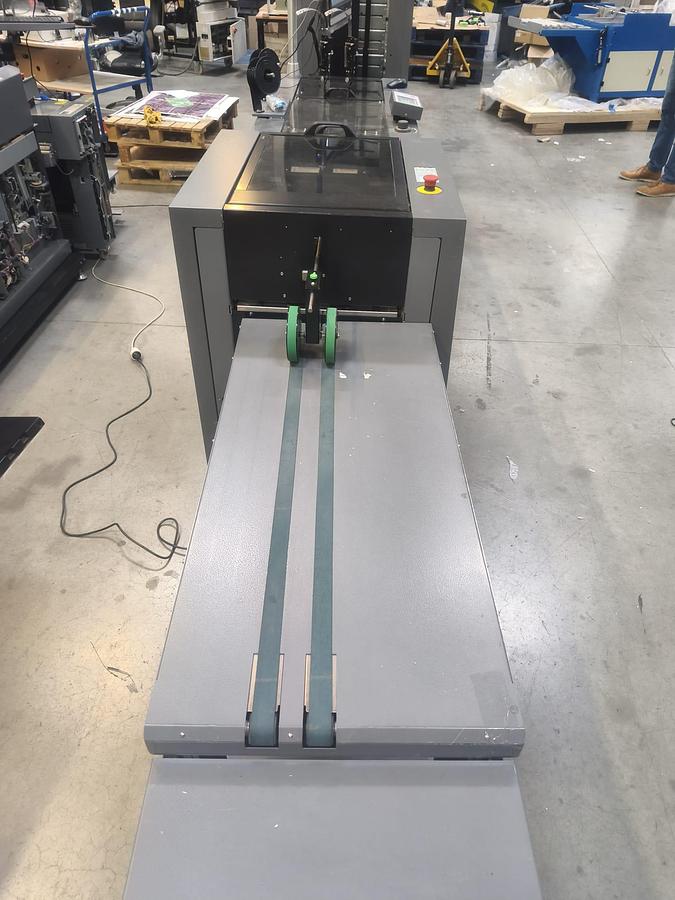

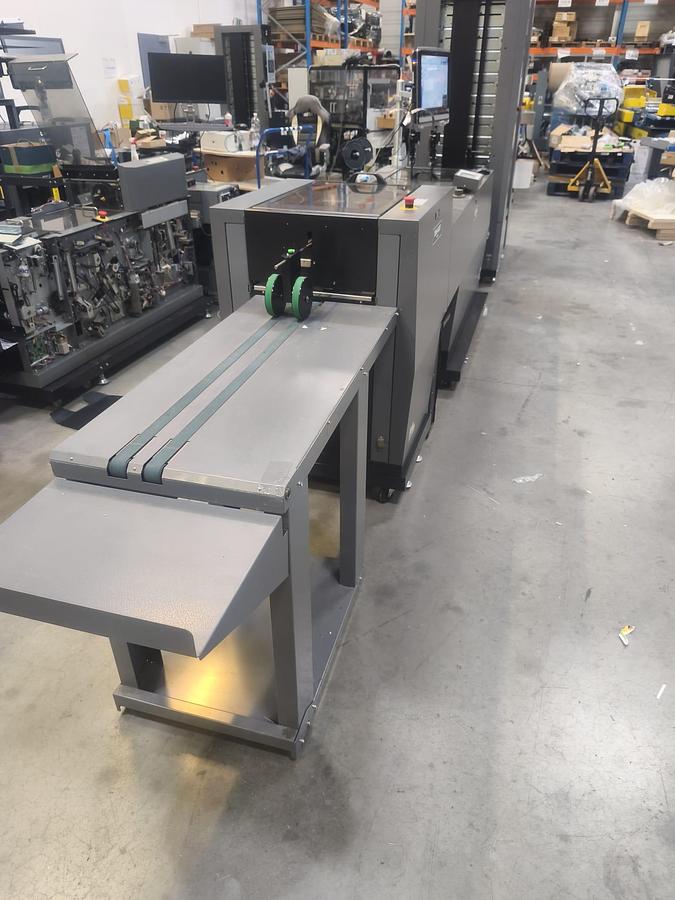

• 1 x dlouhý vykladač
• 1 x střásák 12 JR JOGGER

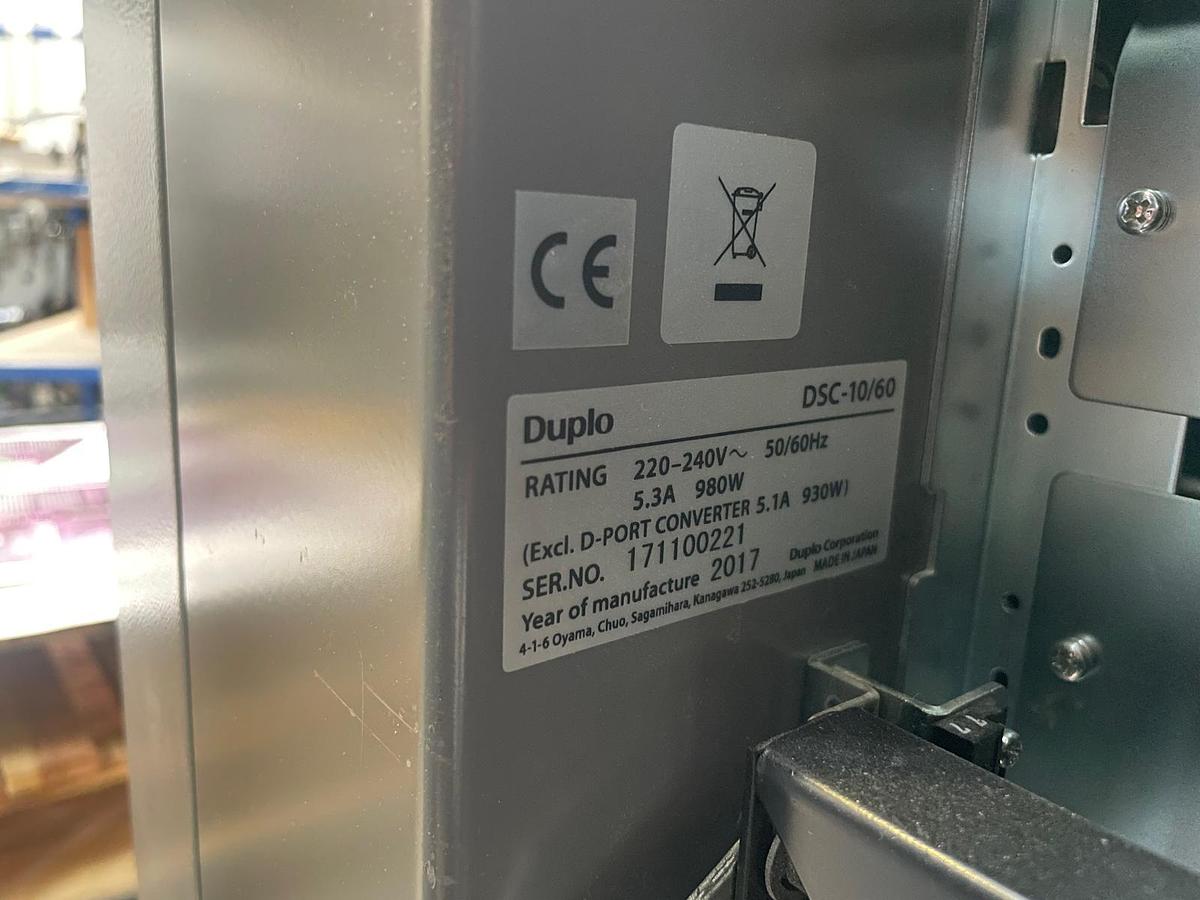

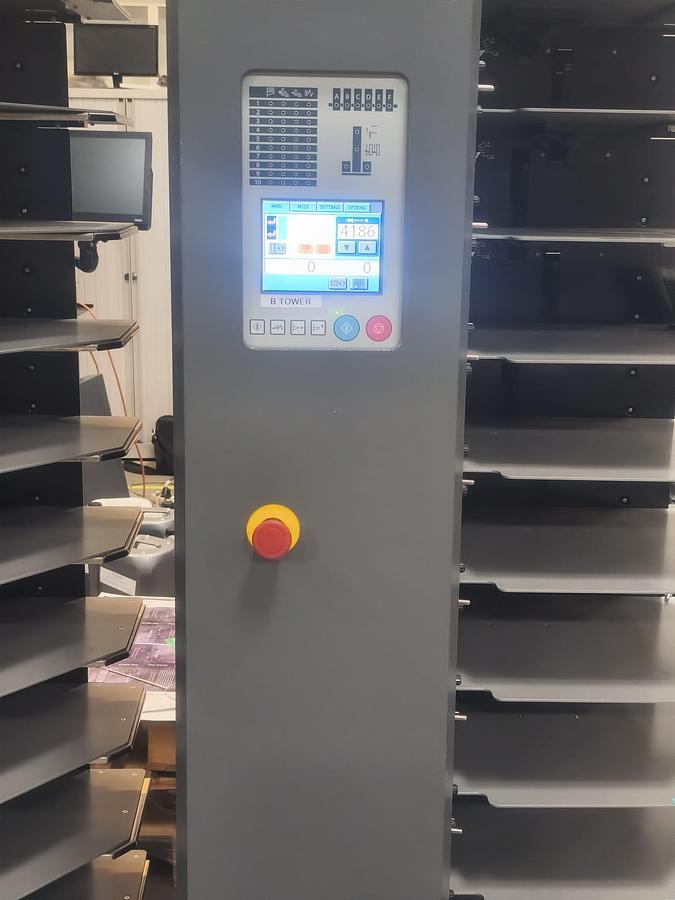

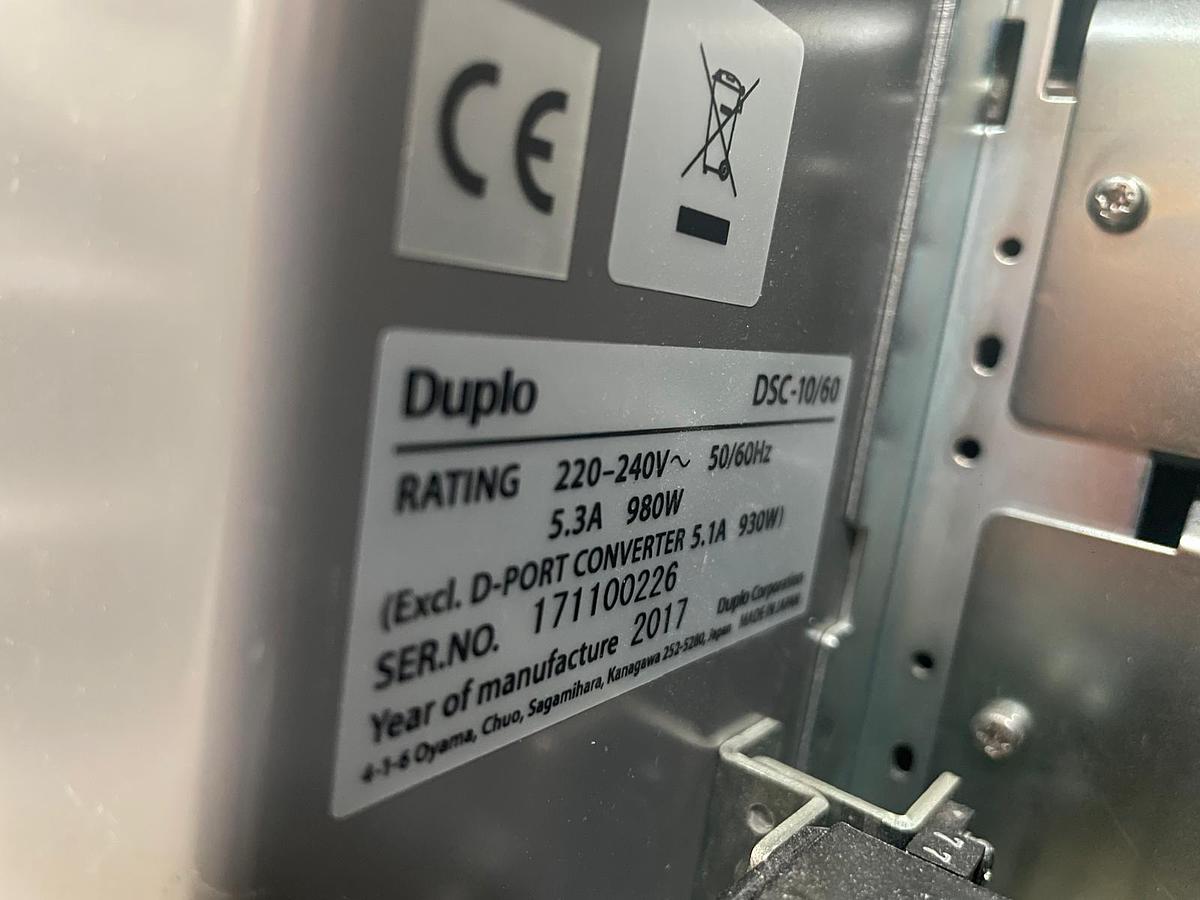

 Technická specifikace - Duplo DSC 10/60

(snášecí věže)

Formát a papír:

• Min. formát: cca 120 × 148 mm
• Max. formát: cca 350 × 500 mm (některé verze až 350 × 610 mm)
• Gramáž papíru:
• standard: cca 52–300 g/m²
• lakovaný papír: cca 79–300 g/m²
• Typy materiálu: volné listy, složené i křížově složené archy

Kapacita a výkon

• Kapacita zásobníku: cca 60–65 mm na stanici
• Rychlost snášení:
• až 9 000–10 000 sad/hod (dle konfigurace)
• Rychlost v lince:
• cca 4 000–5 000 brožur/h

Podávací a transportní systém

• Podávání: vakuové pásy + vzduchová separace (Air Management System)
• Detekce chyb: dvojitý arch, chybějící arch, zaseknutí papíru
• Automatická kalibrace pro různé papíry

Technická specifikace – Duplo DBM-600 / DBM-600T

(Jednotka pro sešívání a skládání – systém brožur 600i)

• Formát papíru a média
• Minimální velikost archu: cca 105 × 170 mm
• Maximální velikost archu: cca 356 × 508 mm
• (až 230 × 610 mm pro dlouhé archy)
• Podporované formáty:
• A4, A3, B4, B5, Letter, Legal (různé orientace)

Kapacita a výkon

• Produkční rychlost: až 5 200 brožur/hod
• Rychlost produkce 2-up: až 9 000 brožur/hod (s ořezem)
• Kapacita skládání: až 30 archů (80 g/m²)
• Kapacita sešívání: až 50 archů (80 g/m²)
• (cca 5 mm tloušťky, v závislosti na papíru)
• Maximální tloušťka brožury: cca 6 mm (≈120 stran)

Sešívací systém

• Počet hlav: 2 standardně (volitelně 4 sešívací hlavy – nejsou součástí)
• Typy sešívání: sedlové, boční, rohové
• sešívání + skládání / pouze skládání
• Typ sešívací hlavy: Hohner 43/6S
• Vzdálenost spon (1-up): cca 60–320 mm

Formáty brožur

• Výsledný formát brožury (1-up):
• max: cca 350 × 254 mm
• min: cca 120 × 75 mm
• Formát brožury bez ořezu:
• max: cca 356 × 254 mm

Ořezová jednotka - Duplo DBM-600T

(čelní ořez)

• Čelní ořez (standard):
• nastavitelný rozsah ořezu
• Volitelný dvounožový / třínožový ořez (DKT-200):
• ořez hlavy a paty
• možnost zpracování 2-up
• rozsah ořezu: cca 2–60 mm

Skládací systém

• Typ: automatický válcový skládací systém
• Nastavení: jemné doladění od cca 0,1 mm

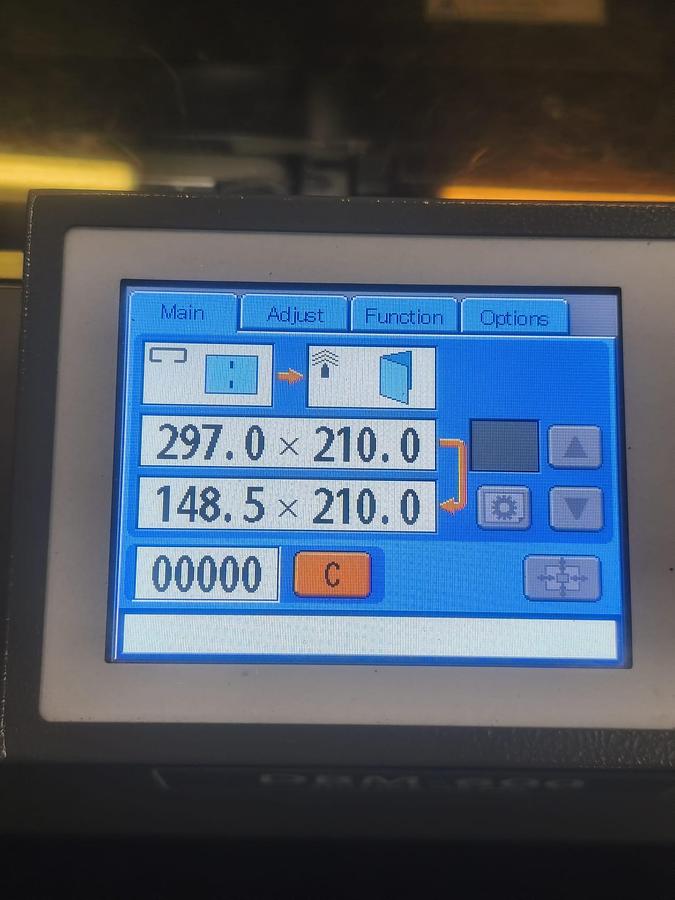

Ovládání a automatizace

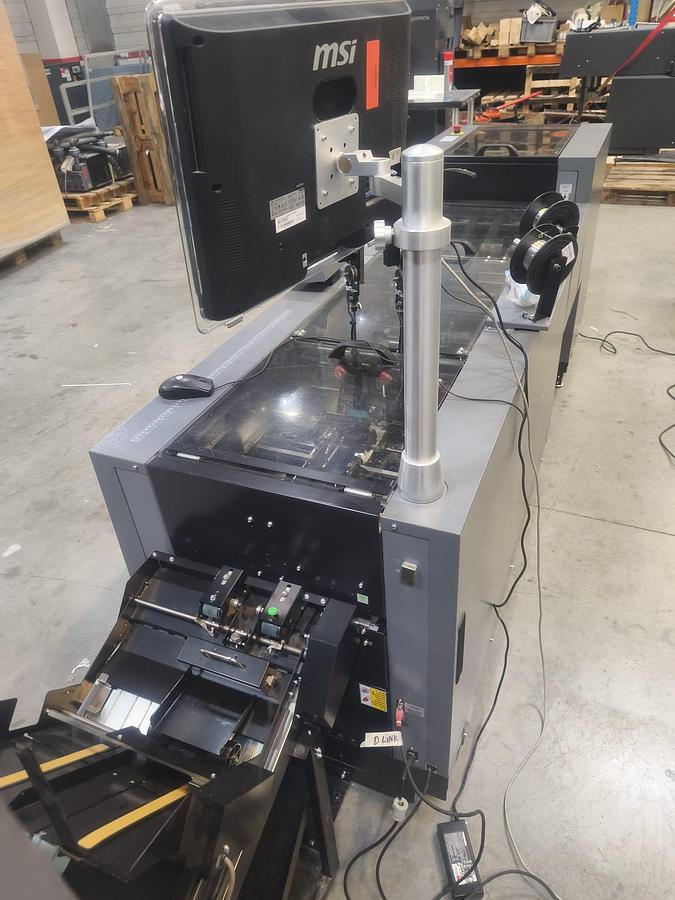

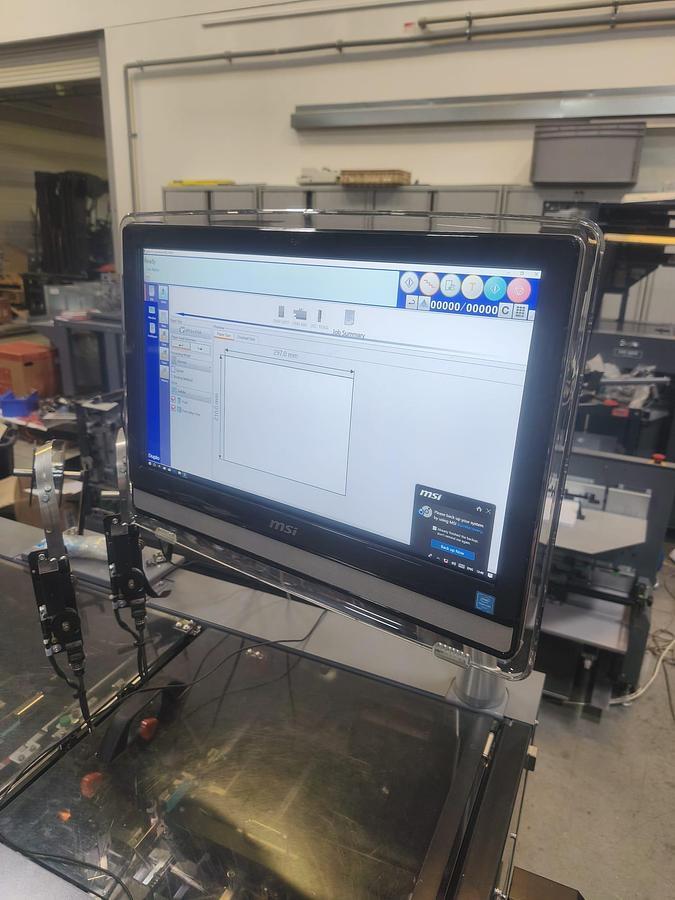

• Řídicí systém: rozhraní řízené PC
• grafické uživatelské rozhraní (GUI)
• Automatizační funkce: plně automatické nastavení, paměť úloh a jejich vyvolání
• rychlé přepínání mezi úlohami

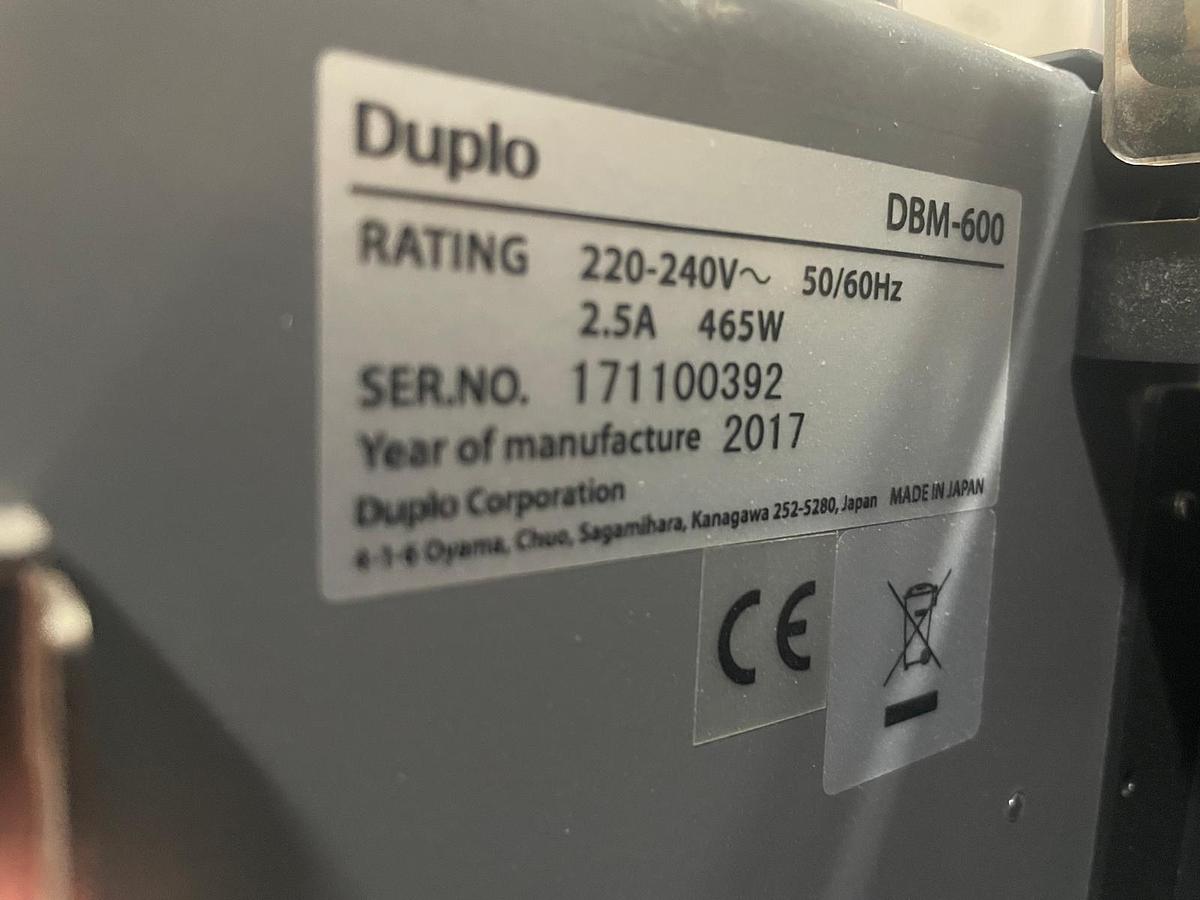

Elektrické a fyzické údaje

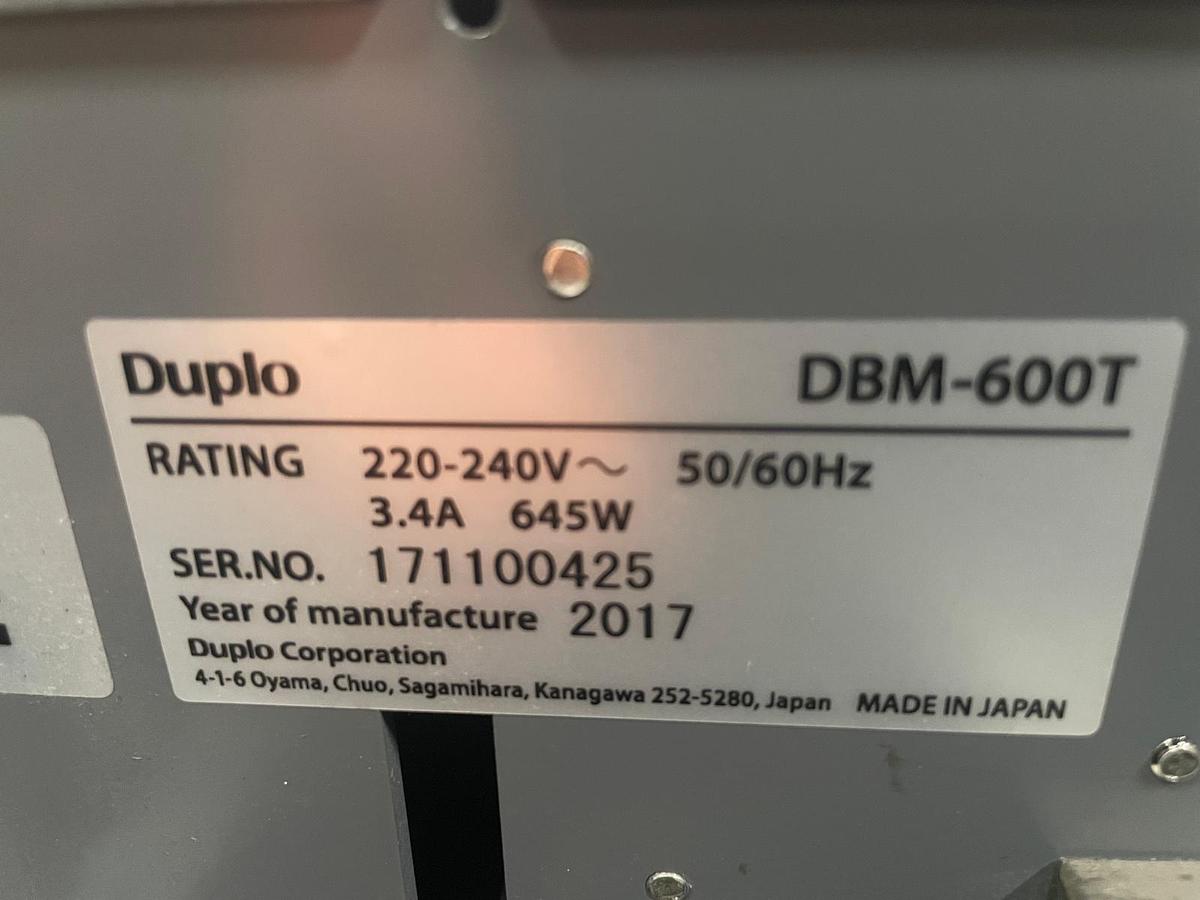

• Napájení: 220–240 V, 50/60 Hz
• Spotřeba energie:
• DBM-600: cca 465 W
• DBM-600T: cca 645 W
• Rozměry (DBM-600): cca 1848 × 929 × 1227 mm
• Hmotnost (DBM-600): cca 377 kg
